產品概述
斜式帶滑輪潛水泵(又稱軌道斜拉式/滑軌斜裝潛水泵)是專為斜面工況(如河道/水庫斜坡、礦井巷道斜巷、地下工程集水坑、庫區岸邊)設計的專用潛水電泵。核心采用鋼管軌道/滑軌+滑輪/滾輪組結構,泵體沿斜面軌道斜向安裝與移動,可根據水位變化靈活調整深度,兼具“固定安裝穩定”與“可移動維護便捷”雙重優勢,是水位波動大、維護需求高場景的理想選擇。
核心結構與原理

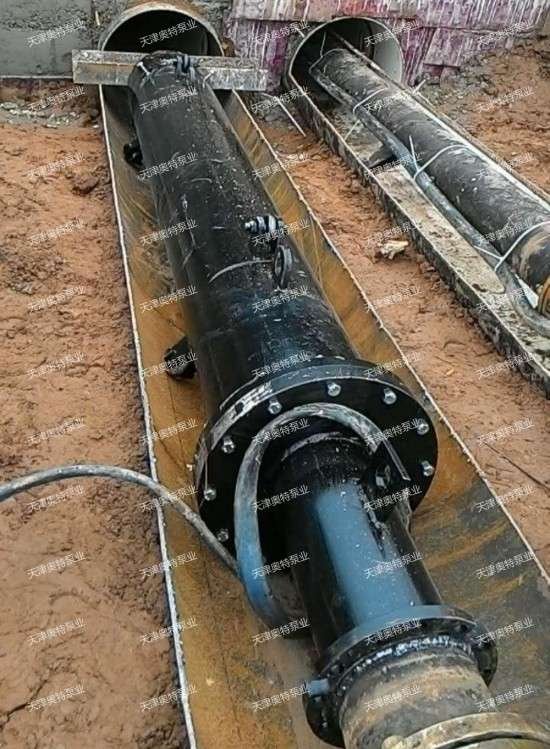

1. 軌道系統:主承力結構為鋼管軌道/滑軌(多采用槽鋼/工字鋼或專用圓管軌道),沿土建斜面平行鋪設,上端固定于檢修平臺/岸邊,下端延伸至水面以下,為泵體移動提供穩定導向。

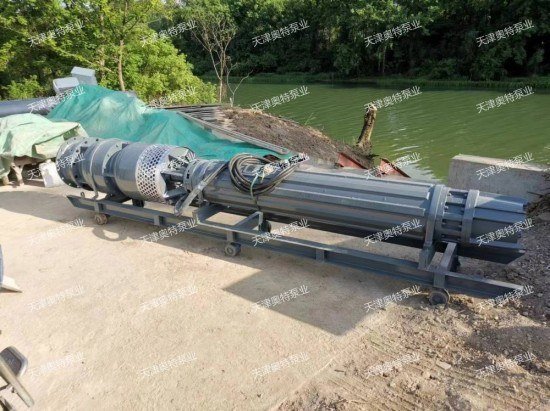

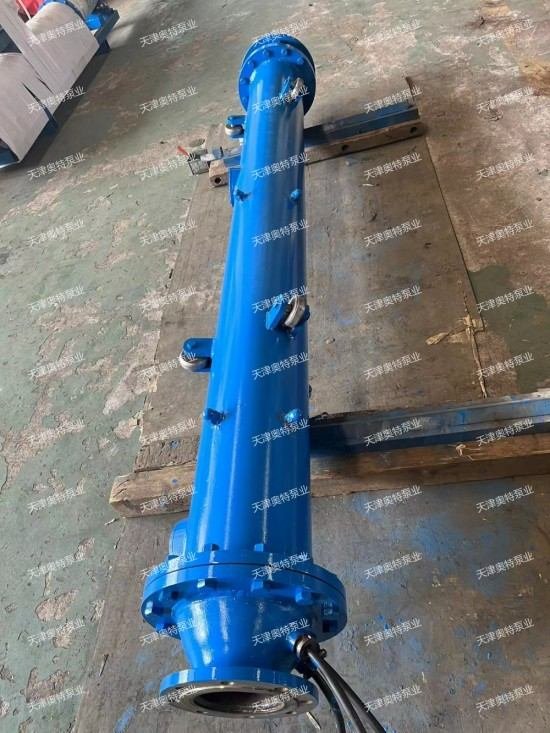

2. 滑輪/滾輪組:泵體(電機+泵體)兩側或底部配置滑輪/滾輪組件(多為2-4組,耐磨橡膠/尼龍材質),與鋼管軌道緊密配合,實現泵體沿斜面平穩上下滑行,降低移動阻力與磨損。
3. 耦合連接(可選):泵體出水管與斜面固定出水管采用自動耦合/法蘭連接設計,斜裝到位后自動密封對接,利用水壓實現自密封,減少泄漏。
4. 驅動與定位:通過卷揚機/牽引繩控制泵體沿軌道上下移動,下端設限位裝置防止過度下沉,上端設檢修平臺,便于快速檢修與維護。
5. 下吸式結構(可選):多數機型采用下吸式進水,吸水喇叭口貼近池底,可抽干低位積水,避免殘留,適配集水坑、河道岸邊等低水位場景。
產品核心特點
1. 斜裝適配,工況全覆蓋:專為斜面/斜坡工況設計,鋼管軌道+滑輪/滾輪斜裝,適配河道岸邊、礦井斜巷、地下集水坑、庫區等場景,不受水位升降影響,始終保持***佳吸水位置。
2. 移動便捷,維護高效:泵體沿軌道可上下移動,無需下水作業即可完成檢修、維護與更換,大幅降低停機時間與維護成本,尤其適合深水、偏遠或危險工況。
3. 穩定滑行,防脫軌設計:滑輪/滾輪組與鋼管軌道精準配合,多組滾輪對稱分布,配合軌道限位與鎖緊結構,避免運行時脫軌、晃動,提升運行穩定性與安全性。
4. 密封可靠,高效節能:耦合連接采用密封圈+水壓自密封結構,密封嚴密、泄漏少;泵體采用高效水力模型,運行效率高、能耗低,適配長期連續運行。
5. 材質耐用,適配嚴苛環境:過流部件可選304/316L不銹鋼或耐磨合金,抗腐蝕、抗泥沙磨損;電機防護等級IP68,防水防砂,適配礦井、污水、含砂水體等嚴苛工況。
性能參數范圍
| 參數項 | 范圍 | 說明 |
|---|---|---|
| 流量 | 10~2000m³/h | 適配小型集水坑到大型河道/水庫取水 |
| 揚程 | 10~300m | 斜式安裝適配高落差排水 |
| 功率 | 3~350kW | 匹配不同流量揚程需求 |
| 軌道規格 | 鋼管/槽鋼/工字鋼 | 可定制長度與材質 |
| 滑輪/滾輪 | 2~4組/臺 | 耐磨橡膠/尼龍材質/金屬 |
| 介質溫度 | 0℃~80℃ | 常規水體適用 |
| 電壓 | 380V/660V/3KV/6KV/10KV | 適配礦山/工程高壓供電 |
應用領域
1. 水利工程:河道、水庫、湖泊岸邊斜式取水,灌區提水,防汛排水。
2. 礦山領域:礦井斜巷排水、采空區排水、尾礦庫斜式強排,適配礦用隔爆與高壓需求。
3. 地下工程:地鐵、隧道、地下管廊、基坑集水坑斜式排水,快速抽干積水。
4. 市政與工業:城鎮污水廠斜式排水、廠區集水坑排水、冷卻水循環系統。
5. 特殊場景:臨時排水工程、偏遠地區供水、防汛應急排水,安裝便捷,快速部署。
產品優勢與定制服務
1. 管軌一體可選:支持“鋼管軌道+出水管”一體化設計,施工更簡便,減少安裝工序。
2. 材質定制:過流部件可選304/316L不銹鋼、耐磨合金、鑄鐵,適配不同水質與工況。
3. 高壓適配:支持3KV/6KV/10KV高壓電機,適配礦山高壓供電系統,滿足大流量高揚程需求。
4. 智能控制:可選配液位控制器、遠程監控系統,實現自動啟停與無人值守運行。
5. 上門服務:泵體調試、確保運行穩定。
品牌保障
天津奧特泵業斜式帶滑輪潛水泵嚴格遵循GB/T 12785-2014《潛水電泵》行業標準,每臺產品經水壓試驗、性能檢測、動平衡校驗,質量穩定可靠。支持根據用戶工況定制軌道規格、泵體參數、電機電壓,提供從設備選型到安裝維護的全流程服務,是水利、礦山、工程排水領域的優選品牌。
