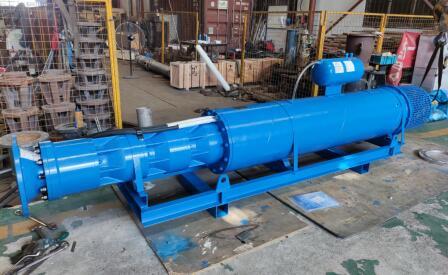

礦用臥式潛水電泵AT400QKS400-113/220KW安裝使用說明書
天津奧特泵業有限責任公司
安全警示
1、電機為充水式，使用前電機內腔必須住滿清水（或冷卻液）。
2、安裝使用前必須閱讀潛水電泵安裝使用說明書。
3、潛水電泵必須可靠接地。
4、配電設備必須有可靠的漏電保護裝置。
使用須知
一．電機為充水式，使用前電機內腔必須住滿清水（或冷卻液），擰緊注入、放氣塞；
二．該泵屬于臥式使用泵；加注冷卻液時必須臥式注水。
三．該電泵必須完全潛入水中，但潛水深度應不大于70米；
四．引線與電纜接頭按規定操作（詳見“九、電纜接頭方法”）；
五．該電泵裝卸應采取吊裝的方法，防止摔碰，嚴禁從車上推下；
六．浸過水的電泵存放期一般不得過六個月，否則應用全件拆卸保養。
七．該電泵應在允許工作范圍內運行。此條件下水泵效率高，運行經濟、可靠，軸向力適中。
八．該電泵機組的底部應脫離淤泥，***好在450mm以上，防止淤泥進入調節囊腔中，固化板結后影響調節囊的調節量，損壞調節囊，造成機組損壞。
QKS礦用潛水電泵安裝使用細則
A、檢查電機安裝尺寸和參數是否與合同和現場相符。
B、檢查電機裝配是否良好、電纜是否破損。
C、放開冷卻液補償包放氣、加水螺釘加注清水或冷卻液，一定加滿。觀察是否有泄漏。
D、加滿冷卻液后用500ΜΩ表測電機對地絕緣，其值不得低于50ΜΩ，
E、電纜連接，電纜和引纜連接好以后將包扎好的鏈接處侵與水中6h用500ΜΩ表測對地絕緣，其值不得低于500ΜΩ，
F、下水時應隨時檢查電纜的對地絕緣，其值不得低于50ΜΩ，
G、下水時電纜應牢固的綁扎在揚水管和法蘭的去缺口處。
H、電機的啟動，電機功率低于12KW可直接啟動，大于的要間接啟動。
I、對配電系統的要求，要有過載、缺相、接地保護。過流保護調整值是實際正常使用的1.1倍，并能在達到保護電流值時10-12s時自動切斷電源。當電流大于額定值6倍時應能在5秒內速斷電源。
J、在安裝結束啟動電機之前，應仔細檢查電壓、頻率與電機是否相符，電泵是否完全潛沒水中，把楊水管出水口閥門應置于全開1/4處，檢查完畢確定無誤后方可啟動電泵。啟動結束后慢慢打開閥門并觀察電流的變化，使電流略低于電機的標定電流。（如果水泵帶導流罩電源相序又無法確認時，在額定揚程和流量的情況下電流小為正轉反之為反轉）
K、電泵正常運行情況下，應保證水位是淹沒電泵的，一般應自備有水位報警保護。
L、停泵時為防止水的倒流，在停泵的同時關閉閥門。
M、重復啟動的間隔時間為15分鐘以防止電機過熱。
N、電泵沒運行8小時要檢查電流表、電壓表等儀表的顯示值是否有變化，運轉是否有噪音和震動。
O、在供電系統沒有變化的同時、電流增大或減小，水量增大或減小必須停泵檢查。
