提水泵組是“提水設備及相關配件”產品供貨范圍中重要的井下取水設備，行業專業稱為電潛泵/潛油電泵。主要組成包括電機、電機保護器、吸入口、離心泵、出口接頭、小編電纜。以上相關組成部件為提升泵組井下取水不可缺少的部分。
其中電機依靠外部電力供應進行運轉，為井下水體提升提供動力支持。電機保護器為下水深度較大情況下的潛水電機提供保護，保證電機內外壓力平衡。吸入口是連接于電機保護器上部的進液裝置。離心泵接受來自吸入口的井下介質之后進行加壓，確保將井下水體提升至井口之上。
除去提水泵組之外，還需要配套井下動力電纜（大扁電纜）、油管及井口裝置、升壓變壓器、控制柜等配套設備共同組成降深提水系統。 //////潛油電泵,高楊程潛水泵,深井潛水泵,井用潛水泵
7.1.2提水泵組產品主要連接結構

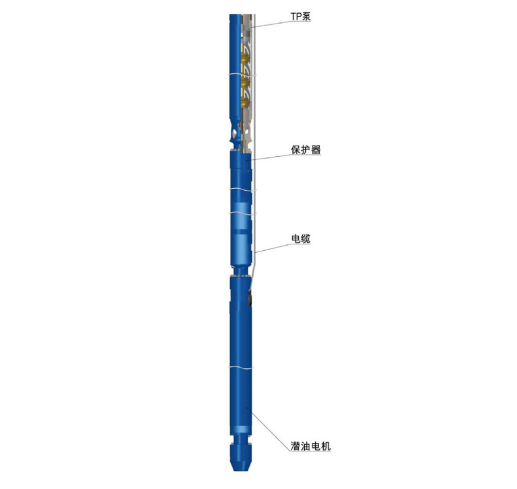

7.1.2.1提水泵組連接示意圖
井下提水泵組由下往上連接順序為潛油電機、電機保護器、吸入口、離心泵、其中小扁電纜由潛油電機上部引出，依次經過電機保護器、吸入口、離心泵后與動力電纜（大扁電纜）連接。
井下提水泵組整體結構為細長型結構設計，更加適合小口徑深井使用。安裝過程中電機、電機保護器、吸入口、離心泵分體安裝，可有效降低設備安裝高度，同時也有利于設備運輸。

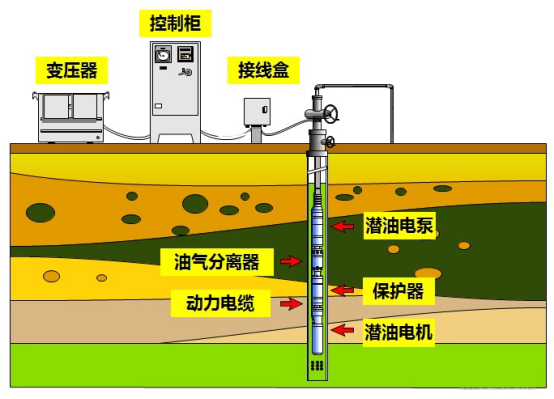

7.1.2.2提水泵組系統連接示意圖
系統連接結構說明：
* 提水泵組系統整套設備主要包括：（由下往上）潛油電機、保護器、油氣分離器/吸入口、離心泵、小扁電纜、動力電纜、油管、井口裝置、外部輸水管線、控制柜、變壓器。
* 外部電源通過控制柜變頻調節后經動力電纜、小扁電纜輸送至潛油電機，潛油電機將電能轉化為機械動能，并通過電機保護器、吸入口傳遞至離心泵。離心泵中設有多級封閉式離心葉輪可將井液逐級加壓。***終使得井液在離心泵出口位置獲得***大壓力，井液加壓后通過油管輸送至地面管網系統。 //////潛油電泵,高楊程潛水泵,深井潛水泵,井用潛水泵
*提水泵組在井下為懸吊安裝，懸吊于井下適當位置，保證機組長期潛沒水中使用即可。由于下井深度大，取水揚程高，為防止停泵過程中水錘作用沖擊，泵出口附近，井下管道位置設置單流止回閥，防止停泵后水體倒流造成泵倒轉及泵體不可逆轉損傷。為方便提下泵過程水體泄流，降低提泵重量，防止對地面施工造成影響，井下管道單流閥以上設置泄流閥。
*電機、保護器、吸入口、離心泵各組件連接為法蘭連接形式，軸連接為花鍵聯軸器連接。泵出口與井下管道、井下管道與管道之間連連接形式為螺紋連接。小扁電纜與電機、小扁電纜與大扁電纜連接形式為纏繞式。小扁電纜通過護線盒與保護器、吸入口、離心泵固定。護線盒在提下泵過程中起到保護小扁電纜的作用。大扁電纜與井下管道之間依靠線纜綁扎鋼帶固定，按照每3米一個綁帶安裝。 //////潛油電泵,高楊程潛水泵,深井潛水泵,井用潛水泵
*井下設備主要包括電機、電機保護器、吸入口、離心泵、小扁電纜、大扁電纜、管路、止回閥、泄流閥、線纜卡子、護線盒等。以上井下設備主要通過井口裝置懸吊。
